型號示例

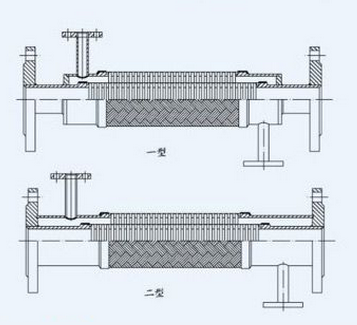

結構圖





適用工況

公稱通徑：DN15 - DN600mm

產品長度：200mm - 2000mm

公稱壓力：0.6MPa、1.0MPa、1.6MPa

工作溫度：-196℃－450℃

介質：液體、氣體等。

法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等

說明

一、用途和特點：

1、內、外管可同時流動兩種不同的液體。

2、外管內通蒸汽便于內管的流體保溫，防止固化

二、可根據甲方的實際用途專門制作，法蘭標準由用戶提供。

三、兩個小法蘭的相對位置為180度，小法蘭的高度和距大法蘭的距離，由甲方訂貨時提出。

四、規格：全長不能小于1000mm。
