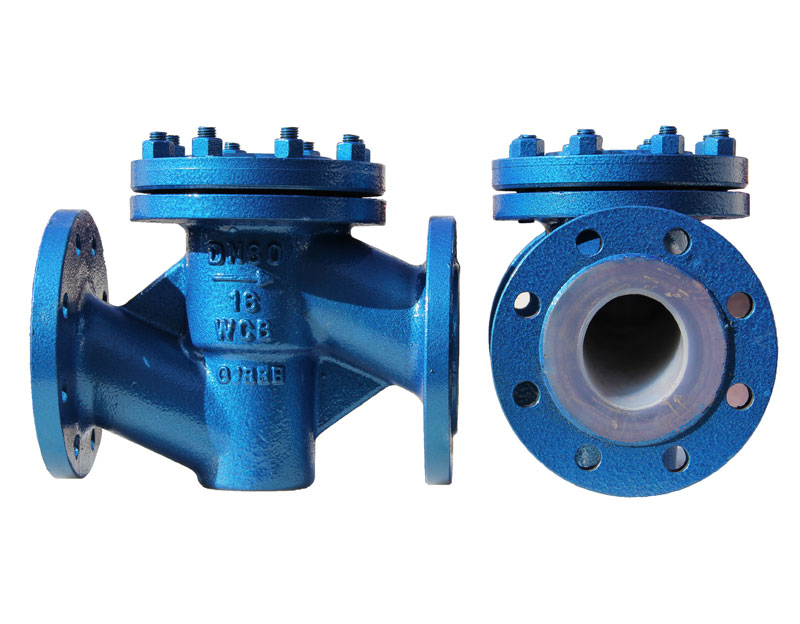

簡介
襯里止回閥只是允許介質向一個方向流動，而且阻止流體倒流，通常這種閥門是自動工作的，在一個方向流動的壓力作用下， 閥瓣打開，流體反方向流動時有流體壓力和閥瓣、PTFE閥球的自重，作用于閥座，從而切斷流動。
連接形式：法蘭式、對夾式
襯里材料：FEP、PFA、GXPO等。

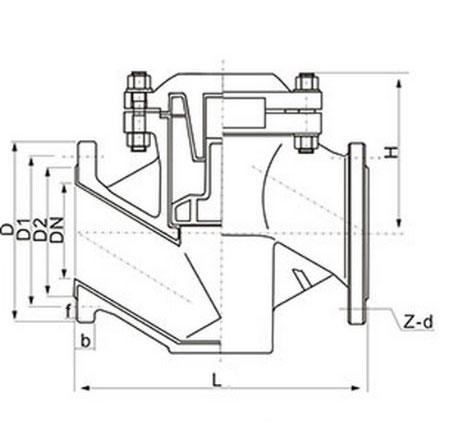

結構圖
連接尺寸表
PN：0.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 80 | 55 | 40 | 3 | 12 | 4-12 | 55 |
20 | 150 | 90 | 65 | 50 | 3 | 14 | 4-12 | 58 |
25 | 160 | 100 | 75 | 60 | 3 | 14 | 4-12 | 60 |
32 | 180 | 120 | 90 | 70 | 3 | 16 | 4-14 | 75 |
40 | 200 | 130 | 100 | 80 | 3 | 16 | 4-14 | 82 |
50 | 230 | 140 | 110 | 90 | 3 | 16 | 4-14 | 95 |
65 | 290 | 160 | 130 | 110 | 3.5 | 16 | 4-14 | 105 |
80 | 310 | 185 | 150 | 125 | 3.5 | 18 | 4-18 | 120 |
100 | 350 | 205 | 170 | 145 | 3.5 | 18 | 4-18 | 135 |
125 | 400 | 235 | 200 | 175 | 4 | 20 | 8-18 | 158 |
150 | 480 | 260 | 225 | 200 | 4 | 20 | 8-18 | 180 |
200 | 495 | 315 | 280 | 255 | 4.5 | 22 | 8-18 | 215 |
250 | 622 | 370 | 335 | 310 | 4.5 | 24 | 12-18 | 240 |
300 | 698 | 435 | 395 | 362 | 5 | 24 | 12-23 | 265 |
350 | 787 | 485 | 445 | 412 | 5 | 26 | 12-23 | 300 |
400 | 914 | 535 | 495 | 462 | 5 | 28 | 16-23 | 360 |
PN1.0MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 82 |
20 | 150 | 105 | 75 | 55 | 2 | 14 | 4-14 | 82 |
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | 98 |
32 | 180 | 140 | 100 | 78 | 3 | 16 | 4-18 | 110 |
40 | 200 | 150 | 110 | 85 | 3 | 16 | 4-18 | 118 |
50 | 230 | 165 | 125 | 100 | 3 | 16 | 4-18 | 138 |
65 | 290 | 185 | 145 | 120 | 3 | 18 | 4-18 | 156 |
80 | 310 | 200 | 160 | 135 | 3 | 20 | 8-18 | 160 |
100 | 350 | 220 | 180 | 155 | 3 | 20 | 8-18 | 185 |
125 | 400 | 250 | 210 | 185 | 3 | 22 | 8-18 | 208 |
150 | 480 | 285 | 240 | 210 | 3 | 24 | 8-23 | 245 |
200 | 600 | 340 | 295 | 265 | 3 | 26 | 8-23 | 298 |
250 | 730 | 395 | 350 | 320 | 4 | 28 | 12-23 | 342 |
PN：1.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | H |
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 82 |
20 | 150 | 105 | 75 | 55 | 2 | 14 | 4-14 | 82 |
25 | 160 | 115 | 85 | 65 | 2 | 14 | 4-14 | 98 |
32 | 180 | 140 | 100 | 78 | 3 | 16 | 4-18 | 110 |
40 | 200 | 150 | 110 | 85 | 3 | 16 | 4-18 | 118 |
50 | 230 | 165 | 125 | 100 | 3 | 16 | 4-18 | 138 |
65 | 290 | 185 | 145 | 120 | 3 | 18 | 4-18 | 156 |
80 | 310 | 200 | 160 | 135 | 3 | 20 | 8-18 | 160 |
100 | 350 | 220 | 180 | 155 | 3 | 20 | 8-18 | 185 |
125 | 400 | 250 | 210 | 185 | 3 | 22 | 8-18 | 208 |
150 | 480 | 285 | 240 | 210 | 3 | 24 | 8-23 | 245 |
200 | 600 | 340 | 295 | 265 | 3 | 26 | 12-23 | 298 |
250 | 730 | 405 | 355 | 320 | 4 | 28 | 12-25 | 342 |
其他信息
技術性能規(guī)范:
設計標準 | HG/T 3704，GB/T 12235 | API 60 | ||
結構長度 | HG/T 3704，GB/T 12221 | ASMEB 16.10 | ||
法蘭形式尺寸 | HG/T 20592，GB/T 9119 | ASMEB 16.5，JISB2220 | ||
檢驗與試驗 | GB/T 13927，JB/T 9092 | API 598 | ||
公稱壓力（MPa） | 1.0 | 1.6 | 150Lb | |
實驗壓力（MPa） | 殼體試壓 | 1.5 | 1.5 | 1.5 |
高圧密封 | 1.1 | 1.1 | 1.1 | |
低壓密封 | 0.6 | 0.6 | 0.6 | |
適用溫度（℃） | PFA：-30-200 FEP：-30-150 GXPO：-10-80 | |||
適用介質 | 鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | |||

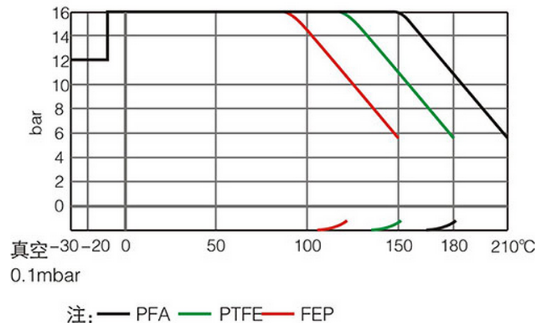

壓力溫度曲線：
