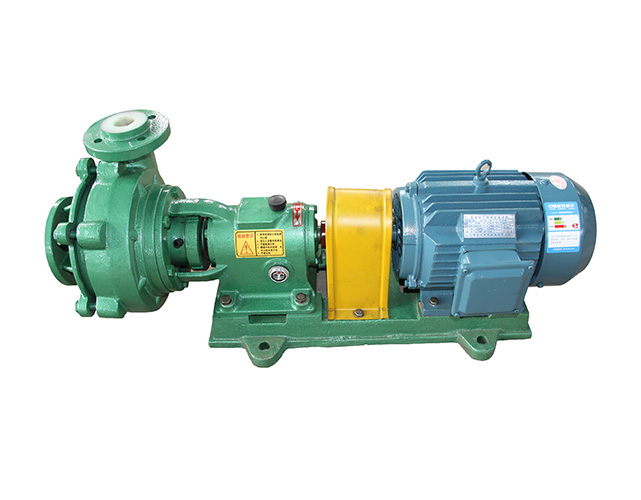

UHB砂漿泵

http://www.chutian11.com/uploadfiles/211.149.195.244/webid348/source/201608/147123943273.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

概述

本系列泵為單級單吸懸臂式離心泵，過流部分采用鋼襯超高分子量聚乙烯(UHMW-PE)制成，該材質是目前國際上新一代的泵用耐腐耐磨工程塑料；具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。

使用溫度：-20°C ~ 100° C

流量：2m³/h ~ 12000m³/h

揚程：5m ~ 1000m

設計特點

UHB-ZK耐腐耐磨砂漿泵系列產品專為輸送具有一定腐蝕性且含有細顆粒或有結晶的介質而設計，采用鋼襯超高分子量聚乙稀模壓成型工藝制造，具有優異的耐腐蝕性和耐磨性能，結構設計為懸臂前開式，葉輪為半開式（無前蓋板），增強了流道內的通過性，使介質中的顆粒及雜質很快通過泵腔而不會堵塞，軸封為K型氟橡膠密封環外帶冷卻水套，兼顧了耐腐與耐磨的雙重要求。此系列產品在金屬冶煉、鈦白粉、精細化工、化肥等行業深受用戶好評。另外可跟據客戶特殊耐腐或耐溫要求采用氟塑料內襯，還可定做特殊流量、揚程的非標型號。

用途

本產品廣泛適用于：酸堿、鹽、油類、食品飲料、酒類、有機溶劑等液體,尤其適用于輸送含細顆粒狀UHB-ZK系列泵屬于單級單吸懸臂式離心泵，過流部件采用鋼襯超高分子量聚乙（UHMWPE）。該材料是目前國際上新一代的泵用耐腐耐磨工程塑料，其突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性（尤其是耐低溫沖擊），抗蠕變性（耐環境應力開裂）和極好的耐腐蝕性。

該泵顯著特點是：多功能，即一中泵能適應各種不同的工況，如輸送酸、堿性清夜或料漿；冶煉行業各種腐蝕性礦漿；硫酸行業各種稀酸；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。

UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改進型產品，采用漸開線渦殼，其顯著特點是效率、耐腐性，抗蠕變性均有所提高。

（一）主要技術性能簡述：

1.型號：UHB-ZK系列耐腐耐磨泵

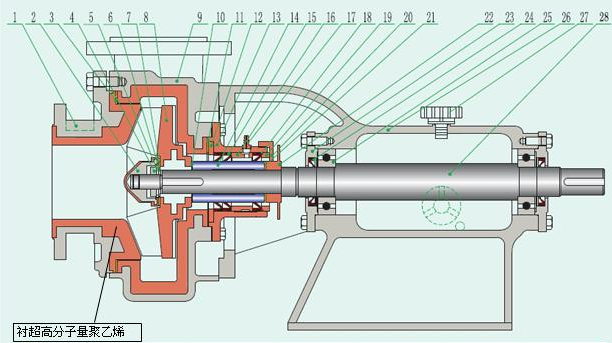

2.結構與特點：

(1) 耐腐耐磨，一泵多用，酸堿類清夜料漿均適用。

(2) 泵體為鋼襯超高分子量聚乙烯結構，襯層厚8～20mm，該泵應用了龜甲網襯里專

利技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使

用溫度高等優勢。

(3) 葉輪分半開式，閉式兩種，可根據介質狀況任選。

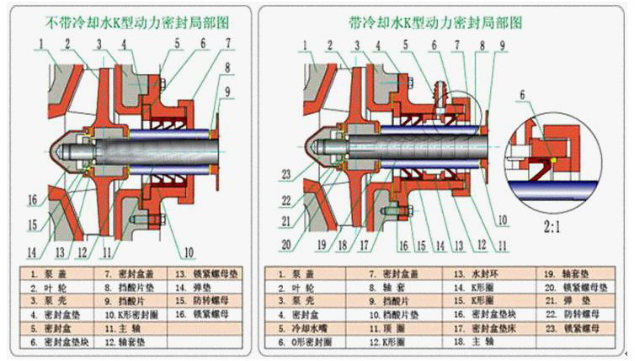

(4) 密封：K型動力密封，G3型機械密封。

3. 適用介質：濃度75%以下硫酸，30%以下硝酸，各種濃度的鹽酸，液堿，既適用清

液也適用料漿。

4. 主要技術參數：使用溫度-20℃～80℃(對特殊要求、使用改性材質，可提高到105℃),

進口直徑 32mm～350mm, 流量5～2600m³/h,揚程80m以內。

(二) 極廣泛的使用范圍：

1. 硫酸磷肥業:稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿等介質的輸送。

2. 有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等稀有金屬濕法冶煉

的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，污水等介質輸送。

3. 化工及其他行業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生

產，各種染料、顏料生產，非金屬礦產加工等行業。

4. 氯堿業：鹽酸、液堿、電解液等。

5. 水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污

水、食品污水、生活污水、制藥業污水等等)。

6. 鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。

7. 濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。

8. 煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。

型號意義

例：80UHB-ZK-35-80-B

80—泵進口直徑80mm

UHB—鋼襯超高分子型耐腐耐磨砂漿泵；FUB—內襯PFA耐高溫耐磨砂漿泵

ZK—本泵安裝的K型動力密封；WB—安裝WB2碳化硅機械密封

35—泵流量35m³/h（每小時35噸水）

80—泵揚程80m（出口壓力0.8MP）

B--軸加粗密封改進型

型號與參數

序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	25-5-5	5	5	2900	0.55	0.41	46	1.5
2	25-5-10	5	10	2900	0.75	0.59	38	1.5
3	25-5-15	5	15	2900	1.1	0.92	41	1.5
4	25-5-20	5	20	2900	1.1	0.89	43	1.5
5	25-5-25	5	25	2900	2.2	1.63	39	1.5
6	25-5-40	5	40	2900	5.5	4.21	57	2.5
7	25-5-50	5	50	2900	7.5	5.62	59	2.5
8	25-5-60	5	60	2900	11	9.58	57	2.5
9	25-10-40	10	40	2900	7.5	5.85	61	2.5
10	25-10-50	10	50	2900	11	9.16	63	2.5
11	25-10-60	10	60	2900	15	12.5	67	2.5
12	25-15-50	15	50	2900	15	13.2	65	2.5
13	25-2-5	2	5	1450	0.37	0.32	29	1
14	25-5-10	5	10	1450	1.1	0.65	51	2
15	25-2-9	2	9	1450	0.55	0.4	38	1
16	25-8-10	8	10	1450	2.2	21.63	66	2
17	25-4-7	4	7	1450	1.1	0.91	28	1
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	32-10-20	10	20	2900	2.2	1.62	49	2
2	32-10-10	10	10	2900	1.1	0.95	49	2
3	32-5-20	5	20	2900	1.1	1.05	47	2
4	32-10-15	10	15	2900	1.5	1.33	51	2
5	32-10-40	10	40	2900	7.5	5.71	62	3
6	32-15-40	15	40	2900	7.5	6.8	60	3
7	32-15-50	15	50	2900	11	8	66	3
8	31-15-60	15	60	2900	15	10.2	65	3
9	32-20-50	20	50	2900	15	10.21	68	3
10	32-10-10	10	10	1450	3	2.27	56	2
11	32-7-10	7	10	1450	2.2	1.36	52	2
12	32-5-10	5	10	1450	1.1	10.4	39	2
13	32-5-5	5	5	1450	0.75	0.51	46	1
14	32-3-7	3	7	1450	0.75	0.59	41	1
15	32-7-5	7	5	1450	1.1	0.72	37	1
16	32-5-7	5	7	1450	1.1	0.8	36	1
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	40-15-25	15	25	2900	3	0.85	47	2
2	40-15-15	15	15	2900	2.2	2.01	43	2
3	40-15-20	15	20	2900	3	2.58	48	2
4	40-15-40	15	40	2900	7.5	6.02	53	3
5	40-15-50	15	50	2900	11	7.72	61	3
6	40-20-50	20	50	2900	11	7.81	59	3
7	40-15-60	15	60	2900	15	12.2	57	3
8	40-18-55	18	55	2900	15	12.5	66	1.5
9	40-5-6	5	6	1450	0.55	0.31	40	2.5
10	40-10-10	10	10	1450	3	2.4	55	1.5
11	40-7-6	7	6	1450	0.75	0.57	41	2.5
12	40-10-12	10	12	1450	4	2.62	58	1.5
13	40-9-5	9	5	1450	1.1	0.9	43	1.5
14	40-10-6	10	6	1450	1.1	0.85	40	1.5
15	40-11-5	11	5	1450	2.2	1.6	45	1.5
16	40-12-6	12	6	1450	2.2	1.9	43	1.5
17	40-13-10	13	10	1450	4	2.81	55	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	40-10-30	10	30	2900	3	2.2	49	2.5
2	40-18-25	18	25	2900	3	2.7	43	2.5
3	40-20-20	20	20	2900	3	2.5	46	2.5
4	40-25-10	25	10	2900	3	2	53	2.5
5	40-25-20	25	20	2900	4	3.2	47	2.5
6	40-15-30	15	30	2900	4	3.8	41	2.5
7	40-10-38	10	38	2900	4	3.8	40	2.5
8	40-8-42	8	42	2900	5.5	4.8	36	2.5
9	40-8-48	8	48	2900	7.5	6.61	45	2.5
10	40-10-80	10	80	2900	15	11.8	60	4
11	40-15-80	15	80	2900	18.5	15.6	63	4
12	40-15-70	15	70	2900	15	12.5	50	4
13	40-9-8	9	8	1450	2.2	1.86	46	2
14	40-10-8	10	8	1450	3	2.5	37	2
15	40-5-10	5	10	1450	2.2	2	41	2
16	40-7-15	7	15	1450	4	3.2	56	3
17	40-8-20	8	20	1450	5.5	4.3	42	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	50-20-30	20	30	2900	5.5	4.1	56	2.5
2	50-25-28	25	28	2900	5.5	4.5	49	2.5
3	50-15-45	15	45	2900	7.5	5.9	40	2.5
4	50-15-20	15	20	2900	3	2.5	41	2.5
5	50-20-20	20	20	2900	4	2.9	48	2.5
6	50-30-15	30	15	2900	4	3.6	42	2.5
7	50-10-35	10	35	2900	4	3.5	43	2.5
8	50-15-32	15	32	2900	5.5	4.1	47	2.5
9	50-12-45	12	45	2900	5.5	4.9	38	2.5
10	50-10-48	10	48	2900	7.5	5.8	36	2.5
11	50-8-10	8	10	1450	3	2.3	39	2
12	50-10-8	10	8	1450	3	2.4	38	2
13	50-10-5	10	5	1450	2.2	2	42	2
14	50-8-8	8	8	1450	2.2	1.9	37	2
15	50-7-10	7	11	1450	2.2	2.3	41	2
16	50-8-11	8	11	1450	4	3.2	45	2
17	50-9-11	9	11	1450	4	3.5	42	2
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	50-15-50	15	50	2900	11	9.6	57	3
2	50-18-52	18	52	2900	15	12	58	3
3	50-12-50	12	50	2900	7.5	7.1	51	3
4	50-12-58	12	58	2900	11	9.8	55	3
5	50-12-62	12	62	2900	15	13	51	3
6	50-15-55	15	55	2900	11	10	49	3
7	50-20-45	20	45	2900	11	10.2	48	3
8	50-18-48	18	48	2900	11	9.5	57	3
9	50-8-12	8	12	1450	3	2.3	49	2.5
10	50-8-14	8	14	1450	4	3	58	2.5
11	50-8-16	8	16	1450	5.5	4.1	55	2.5
12	50-10-10	10	10	1450	3	2.2	51	2.5
13	50-10-11	10	11	1450	4	3.1	57	2.5
14	50-10-12	10	12	1450	4	3.3	53	2.5
15	50-10-15	10	15	1450	5.5	4	57	2.5
16	50-12-12	12	12	1450	5.5	4.1	56	2.5
17	50-12-10	12	10	1450	4	3.3	53	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	50-15-80	20	60	2900	18.5	16.1	62	4.5
2	50-20-70	20	70	2900	18.5	15.7	63	4.5
3	50-15-75	15	75	2900	18.5	16.2	60	4.5
4	50-20-60	15	80	2900	15	14.8	59	4.5
5	50-18-90	18	90	2900	22	18.5	61	4.5
6	50-15-100	15	10	2900	22	20.7	56	4.5
7	50-10-20	10	20	1450	5.5	5	58	3
8	50-15-20	15	20	1450	7.5	5.5	59	3
9	50-18-18	18	18	1450	7.5	5.8	57	3
10	50-20-15	15	15	1450	5.5	4.9	61	3
11	50-12-25	12	25	1450	7.5	6.2	54	3
12	50-12-23	12	23	1450	7.5	6	60	3
13	50-12-20	12	20	1450	5.5	5.3	55	3
14	50-10-30	12	30	1450	11	7.9	62	3
15	50-10-26	10	28	1450	7.5	7	50	3
16	50-10-26	10	26	1450	5.5	4.8	62	3
17	50-10-24	10	24	1450	5.5	4.6	65	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	65-30-32	30	32	2900	7.5	6.5	65	2.5
2	65-20-40	20	40	2900	7.5	5.7	69	2.5
3	65-25-35	25	35	2900	7.5	6.2	6	2.5
4	65-35-20	35	20	2900	5.5	5.1	58	2.5
5	65-25-25	25	25	2900	5.5	5.2	56	2.5
6	65-4-15	40	15	2900	5.5	4.7	61	2.5
7	65-40-20	40	20	2900	7.5	5.9	67	2.5
8	65-35-25	35	25	2900	7.5	5.6	69	2.5
9	65-18-45	18	45	2900	7.5	6.8	59	2.5
10	65-25-48	15	48	2900	7.5	7	55	2.5
11	65-10-50	10	50	2900	7.5	7	52	2.5
12	65-15-8	15	8	1450	3	2	56	2
13	65-10-10	10	10	1450	3	2.2	52	2
14	65-12-9	12	9	1450	3	2	55	2
15	65-20-7	20	7	1450	4	3.3	59	2
16	65-18-8	18	8	1450	4	3.3	59	2
17	65-8-11	7	12	1450	4	3.6	51	2
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	65-20-50	20	50	2900	1	8.7	71	3
2	65-30-50	30	50	2900	15	12	66	3
3	65-20-55	20	55	2900	15	13.2	57	3
4	65-15-60	15	60	2900	15	13.7	55	3
5	65-12-50	12	50	2900	7.5	7	59	3
6	65-25-45	25	45	2900	7.5	6.6	67	3
7	65-25-48	25	48	2900	11	8.9	70	3
8	65-35-40	35	40	2900	15	12	65	3
9	65-40-35	40	35	2900	15	13.5	52	3
10	65-10-12	10	12	1450	4	3.6	57	2.5
11	65-15-10	15	10	1450	4	3.7	56	2.5
12	65-15-14	15	14	1450	5.5	4.1	60	2.5
13	65-10-17	10	17	1450	5.5	4.8	52	2.5
14	65-20-10	20	10	1450	5.5	5.2	56	2.5
15	65-15-17	15	17	1450	7.5	5.9	66	2.5
16	65-20-14	20	14	1450	7.5	5.6	68	2.5
17	65-22-10	22	10	1450	7.5	5	69	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	65-25-80	25	80	2900	22	18.6	63	4.5
2	65-30-65	30	65	2900	18.5	16.2	60	4.5
3	65-20-75	20	75	2900	18.5	16	67	4.5
4	65-40-55	40	55	2900	22	19.5	52	4.5
5	65-20-90	20	90	2900	30	23	55	4.5
6	65-20-100	20	100	2900	37	34.5	59	4.5
7	65-35-60	35	60	2900	22	19	61	4.5
8	65-12-25	12	25	1450	7.5	6.5	58	3
9	65-15-25	15	20	1450	7.5	6.1	63	3
10	65-20-15	20	15	1450	7.5	5.9	65	3
11	65-15-25	15	25	1450	11	9.2	69	3
12	65-25-20	25	20	1450	11	8.8	51	3
13	65-30-15	30	15	1450	11	8.5	52	3
14	65-20-32	20	32	1450	15	13.5	57	3
15	65-25-28	25	28	1450	15	12.8	59	3
16	65-28-24	28	24	1450	15	12	59	3
17	65-30-22	30	32	1450	15	14	52	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	80-45-35	45	35	2900	11	9.6	59	3
2	80-50-30	50	30	2900	11	10.2	56	3
3	80-40-20	40	20	2900	7.5	5.8	57	3
4	80-60-30	60	30	2900	15	12.6	51	3
5	80-55-40	55	40	2900	15	14.5	49	3
6	80-40-50	40	50	2900	15	14.3	49	3
7	80-30-50	30	50	2900	11	10.6	52	3
8	80-35-40	35	40	2900	11	10.2	56	3
9	80-60-20	60	20	2900	11	10.9	51	3
10	80-34-20	34	20	2900	5.5	5.4	43	3
11	80-50-15	50	15	2900	7.5	6.5	50	3
12	80-35-60	35	60	2900	18.5	16	48	3
13	80-35-70	35	70	2900	22	20.1	49	3
14	80-20-11	20	11	1450	5.5	4.2	47	2.5
15	80-18-15	18	15	1450	7.5	5.7	48	2.5
16	80-25-12	25	12	1450	7.5	5.8	47	2.5
17	80-30-10	30	10	1450	7.5	5.8	47	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	80-35-80	35	80	2900	22	19.2	69	4.5
2	80-40-70	40	70	2900	22	20.1	66	4.5
3	80-50-60	50	60	2900	30	26.3	59	4.5
4	80-60-55	60	55	2900	30	26.8	58	4.5
5	80-40-90	40	90	2900	37	29	68	4.5
6	80-40-100	40	100	2900	45	33.1	67	4.5
7	80-55-80	55	80	2900	37	30	57	4.5
8	80-30-25	30	25	1450	11	9.15	59	3
9	80-35-20	35	20	1450	11	9.8	55	3
10	80-40-15	40	15	1450	11	9.7	55	3
11	80-50-12	50	12	1450	11	10.1	51	3
12	80-55-10	55	10	1450	11	10.7	50	3
13	80-30-30	30	30	1450	15	13.2	61	3
14	80-35-26	35	26	1450	15	13.8	59	3
15	80-40-30	40	22	1450	15	14.1	56	3
16	80-40-30	40	30	1450	18.5	15.7	42	3
17	80-45-25	45	25	1450	18.5	16.2	60	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	100-80-30	80	30	2900	18.5	18.1	63	3
2	100-100-27	100	27	2900	18.4	18.4	60	3
3	100-60-40	60	40	2900	16.8	16.8	65	3
4	100-50-50	50	50	2900	22	18.5	66	3
5	100-60-50	60	50	2900	22	20.2	59	3
6	100-50-60	50	60	2900	30	26.1	59	3
7	100-100-20	100	20	2900	15	14.9	58	3
8	100-60-32	60	32	2900	18.5	15.5	59	3
9	100-80-40	80	40	2900	22	21.1	55	3
10	100-100-40	100	40	2900	30	28.5	61	3
11	100-140-20	140	20	2900	30	28.8	60	3
12	100-90-55	90	55	2900	37	32.2	72	3
13	100-70-60	70	60	2900	37	30.8	73	3
14	100-45-10	45	10	1450	5.5	4.7	59	2.5
15	100-50-11	50	11	1450	5.5	4.2	61	2.5
16	100-45-15	45	15	1450	7.5	5.8	63	2.5
17	100-60-10	60	10	1450	7.5	6.2	57	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	100-60-80	60	80	2900	37	30.8	30.8	4.5
2	100-50-85	50	85	2900	37	30.1	30.1	4.5
3	100-80-70	80	70	2900	37	32.5	32.5	4.5
4	100-100-65	100	65	2900	45	38.8	38.8	4.5
5	100-80-90	80	90	2900	55	49.2	49.2	4.5
6	100-80-100	140	50	2900	45	39.7	39.7	4.5
7	100-80-100	80	100	2900	75	61.5	61.5	3
8	100-45-20	45	20	1450	5.5	5.3	5.3	3
9	100-50-20	50	20	1450	7.5	7.5	6.3	3
10	100-60-20	60	20	1450	11	11	9.2	3
11	100-70-20	70	20	1450	15	15	13.5	3
12	100-45-25	45	25	1450	11	11	8.8	3
13	100-60-25	60	25	1450	15	15	12	3
14	100-80-15	80	15	1450	15	15	13.8	3
15	100-60-15	60	15	1450	11	11	9.7	3
16	100-50-32	50	32	1450	15	15	11.8	3
17	100-60-30	60	30	1450	18.5	18.5	16.2	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	125-130-35	130	35	2900	30	23.1	59	3
2	125-110-38	110	38	2900	30	21.2	60	3
3	125-90-45	90	45	2900	30	24.6	64	3
4	125-150-30	150	30	2900	30	27.7	47	3
5	125-180-25	180	25	2900	37	32.5	56	3
6	125-107-42	107	42	2900	30	26.5	66	3
7	125-130-35	130	35	2900	37	33.1	53	3
8	125-55-68	55	68	2900	37	25.2	69	3
9	125-70-60	70	60	2900	37	30.1	67	3
10	125-90-55	90	55	2900	37	32.2	62	3
11	125-85-40	85	40	2900	22	21.5	53	3
12	125-100-28	100	28	2900	22	19.6	60	3
13	125-40-18	40	18	1450	7.5	5.6	61	2.5
14	125-50-15	50	15	1450	7.5	5.9	59	2.5
15	125-58-12	58	12	1450	7.5	6.3	56	2.5
16	125-60-10	60	10	1450	7.5	7	49	2.5
17	125-50-10	50	10	1450	5.5	5.1	59	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	125-180-28	180	28	2900	37	32.5	56.6	3
2	125-170-32	170	32	2900	37	32.2	61	3
3	125-160-35	160	35	2900	37	31.3	63.7	3
4	125-140-40	140	40	2900	37	29.9	66.2	3
5	125-100-45	100	45	2900	37	29.7	68	3
6	125-200-15	200	15	2900	37	32.8	49	3
7	125-150-48	150	48	2900	45	39.6	60	3
8	125-165-38	165	38	2900	45	40.2	58	3
9	125-180-32	180	32	2900	45	41.8	52	3
10	125-90-8	90	8	1450	11	9.7	52	2.5
11	125-80-10	80	10	1450	11	9.5	55	2.5
12	125-70-12	70	12	1450	11	8.8	58	2.5
13	125-60-15	60	15	1450	11	8.1	61	2.5
14	125-60-11	60	11	1450	7.5	5.8	59	2.5
15	125-70-9	70	9	1450	7.5	6.2	56	2.5
16	125-80-7	80	7	1450	7.5	6.8	51	2.5
17	125-90-5	90	5	1450	5.5	5.1	58	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	125-80-80	80	80	2900	45	39.5	66	4.5
2	125-65-85	65	85	2900	45	37.8	67	4.5
3	125-100-70	100	70	2900	45	41.2	63	4.5
4	125-125-60	125	60	2900	45	42	60	4.5
5	125-150-50	150	50	2900	45	43.8	57	4.5
6	125-100-90	100	90	2900	55	44	52	4.5
7	125-120-90	120	90	2900	75	58	69	4.5
8	125-100-100	100	100	2900	75	60.1	65	4.5
9	125-65-20	65	20	1450	15	13.8	58	3
10	125-78-20	78	20	1450	15	14.1	56	3
11	125-90-20	90	20	1450	18.5	16.7	61	3
12	125-50-25	50	25	1450	11	10.5	60	3
13	125-70-25	70	25	1450	15	12.1	64	3
14	125-100-15	100	15	1450	15	14.8	59	3
15	125-100-26	100	26	1450	22	20.5	51	3
16	125-70-32	70	32	1450	22	19.2	67	3
17	125-85-28	85	28	1450	18.5	17.5	59	3
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	125-120-30	120	30	1450	30	28.3	51	3.5
2	125-100-32	100	32	1450	30	26.9	55	3.5
3	125-80-35	80	35	1450	30	25.1	59	3.5
4	125-70-40	70	4	1450	30	23.5	64	3.5
5	125-70-45	70	45	1450	37	30.8	69	3.5
6	125-100-38	100	38	1450	37	32.2	66	3.5
7	125-120-35	120	35	1450	37	34.1	60	3.5
8	125-150-32	150	32	1450	37	34.8	58	3.5
9	125-160-26	160	26	1450	37	35.6	52	3.5
10	125-165-20	165	20	1450	30	29	50	3.5
11	125-140-25	140	25	1450	30	27.1	56	3.5
12	125-125-28	125	28	1450	30	26.5	59	3.5
13	125-100-27	100	27	1450	22	18.9	60	3.5
14	125-100-27	100	18	1450	18.5	16.8	61	3.5
15	125-120-15	120	15	1450	18.5	17.5	56	3.5
16	125-80-30	80	30	1450	22	21	55	3.5
17	125-60-38	60	38	1450	22	19.8	59	3.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	150-180-30	180	30	1450	37	35.2	61	3.5
2	150-150-20	150	20	1450	30	24.5	58	3.5
3	150-100-20	100	20	1450	22	20.5	58	3.5
4	150-120-35	120	35	1450	30	25.5	59	3.5
5	150-240-24	210	26	1450	37	36.4	56	3.5
6	150-90-15	240	24	1450	37	36.8	52	3.5
7	150-90-15	90	15	980	18.5	15.8	61	3.5
8	150-70-18	70	18	980	15	14.5	57	3.5
9	150-150-35	150	35	1450	37	35	60	3.5
10	150-120-38	120	38	1450	37	33.7	64	3.5
11	150-100-40	100	40	1450	37	31.2	67	3.5
12	150-80-45	80	45	1450	37	29	70	3.5
13	150-150-8	280	18	1450	37	36.9	49	3.5
14	150-150-8	150	8	980	18.5	17.2	52	2.5
15	150-120-10	120	10	980	18.5	16.7	57	2.5
16	150-100-12	100	12	980	18.5	16.1	59	2.5
17	150-150-12	150	12	980	22	19.9	57	2.5
序號	規格型號	流量m³/h	揚程m	轉速r/min	電機功率kw	軸功率 kw	效率 %	氣蝕余量 m
1	150-150-40	150	40	1450	45	41.7	67	3.5
2	150-250-30	250	30	1450	45	43.1	60	3.5
3	150-180-35	180	35	1450	45	39.2	63	3.5
4	150-300-25	300	25	1450	45	44.5	57	3.5
5	150-200-32	200	32	1450	45	44	61	3.5
6	150-150-45	150	45	1450	45	41	66	3.5
7	150-150-50	150	50	1450	55	52	60	3.5
8	150-150-55	150	55	1450	55	50.2	11	3.5
9	150-120-60	120	60	1450	55	48	67	3.5
10	150-120-65	120	65	1450	15	65	59	3.5
11	150-140-11	140	11	980	15	14.5	57	2.5
12	150-130-8	130	8	980	11	10.5	62	2.5
13	150-100-18	100	18	980	15	12.8	59	2.5
14	150-100-20	100	20	980	15	11.6	60	2.5
15	150-180-25	180	25	980	22	18.4	58	2.5
16	150-135-16	135	16	980	18.5	16.1	62	2.5
17	150-200-10	200	10	980	18.5	17.3	60	2.5

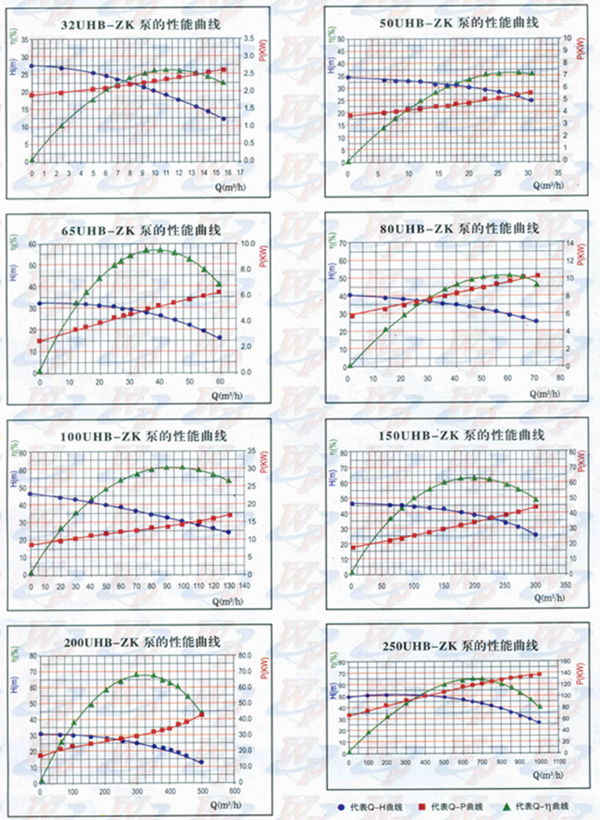

部分性能曲線圖

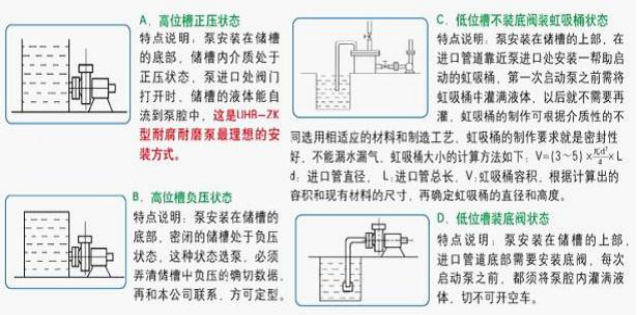

安裝及維護

1. 按基礎尺寸做好混凝土基礎，同進予埋好地腳螺栓；

2. 在安裝前應對泵和電機進行檢查，各部分應無損，泵內應無雜物；

3. 將機組放在基礎上，在底板和基礎之間放成對楔墊，通過調整楔墊，找正泵的水平。調好

后，擰緊地腳螺栓；

4. 泵的吸入、吐出管路另設支架支承；

5. 安裝完畢，用手轉動聯軸器，檢查有無擦碰現象，轉動輕松、均勻無串動現象則安裝

結束；

6. 為防止雜物進入泵內，在進口處應設過濾器，過濾面積應大于管路截面積3~4倍；

7. 揚程高的泵在出口管路上還應該安逆止閥，以防突然停機的水錘破壞；

8. 必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。

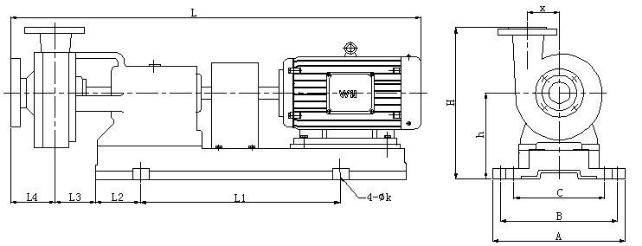

部分安裝尺寸

型號	A	B	C	L	L1	L2	L3	L4	x	h	H	k
32UHB-ZK	265	230	230	835	265	125	120	115	72	140	306	18
32UHB-ZK	290	256	256	873	300	130	120	115	72	150	306	18
40UHB-ZK	290	256	256	873	300	130	120	115	72	150	306	18
50UHB-ZK	410	365	365	1090	520	130	130	126	89	237	427	22
65UHB-ZK	410	365	365	1099	510	130	135	128	125	237	457	22
80UHB-ZK	460	400	400	1250	515	200	125	132	125	235	455	22
100UHB-ZK	470	415	325	1405	680	180	65	150	125	275	500	25
100UHB-ZK	500	440	340	1438	680	180	65	150	125	275	500	25
150UHB-ZK	600	550	440	1730	820	240	100	228	208	350	692	25
150UHB-ZK	660	610	510	1775	935	200	100	228	208	340	682	25
150UHB-ZK	630	580	440	1840	820	240	100	228	208	350	692	25
200UHB-ZK	745	660	510	2095	1000	245	80	370	235	390	860	30
250UHB-ZK	830	770	770	2680	1200	400	90	400	310	500	1050	30

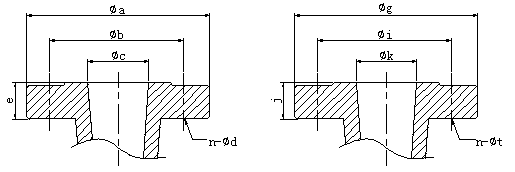

進口法蘭	進口法蘭

型號	進口法蘭					出口法蘭
型號	c	a	b	e	n-?d	k	g	i	j	n-?t
32UHB-ZK	32	140	100	18	4-?18	25	115	85	16	4-?14
40UHB-ZK	40	150	110	18	4-?18	32	140	100	18	4-?18
50UHB-ZK	50	165	125	20	4-?18	40	150	110	18	4-?18
65UHB-ZK	65	185	145	20	4-?18	50	165	125	20	4-?18
80UHB-ZK	80	200	160	20	8-?18	65	185	145	20	4-?18
100UHB-ZK	100	220	180	22	8-?18	80	200	160	20	8-?18
150UHB-ZK	150	285	240	24	8-?22	125	250	210	22	8-?18
200UHB-ZK	200	340	295	24	8-?22	150	285	240	24	8-?22
250UHB-ZK	250	395	350	26	12-?22	200	340	295	24	8-?22
300UHB-ZK	300	445	400	28	12-?22	250	395	350	26	12-?22
350UHB-ZK	350	505	460	30	16-?22	300	445	400	28	12-?22

軸封的結構及工作原理

★工作原理：

K型動力密封主要由副葉輪(或副葉片)與停車密封(橡膠油封)組成。工作時由于副葉輪(或副葉片)旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質(帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，壓力適宜在0.05Mpa以內)。

結構示意圖

1、泵蓋	2、鎖緊螺母	3、泵蓋墊	4、防轉螺母	5、彈簧墊	6、華司	7、拼帽墊
8、葉輪	9、泵殼	10、葉輪墊	11、密封盒墊	12、密封擋圈	13、密封盒	14、軸套
15、K型密封圈	16、水封環	17、冷卻水嘴	18、冷卻水O型圈	19、密封圈頂圈	20、密封盒壓蓋	21、軸套墊
22、擋水片	23、軸承側蓋	24、軸承油封	25、軸承	26、軸承座	27、油塞	28、主軸
